桥梁声测管标准化施工过程介绍

　  1、钻孔桩

    2、施工准备

　　开工前，应完成“三通一平”、设计文件审核、原材料及其试验、设备选型、劳动力组织、开工报告等。施工放样采用2〞级精度的全站仪或GPS RTK进行，采用S3级水准仪进行高程测量，放样后插打护桩，护桩应牢固稳定有防护。钻孔设备根据施工现场地质情况及进度等合理选择，优先选用旋挖钻及循环钻机。

　　3、护筒埋设

　　护筒顶面应高出施工水位或地下水位2m,并高出施工地面0.5m。对于砂土和粉土等透水地层，用黏土换填至护筒刃脚下不少于0.5m，护筒直径大于设计桩径20～30cm，长度一般不小于2米，壁厚不小于10mm，护筒护筒埋设垂直，底部和四周所填黏质土必须分层夯实，顶部严禁承受荷载。

　　4、泥浆制备

　　5、钻孔

　　6、终孔、清孔及检查

　　钻孔达到设计高程孔位后，对孔深、孔径、孔位和孔形、孔底地质情况进行检查。清孔采用换浆法，保持孔内水头，防止塌孔、缩颈。清孔后及灌注前分别对泥浆各项指标进行测试检查。

　　7、钢筋笼制作、安装

　　钢筋笼在钢筋加工厂采用自动滚焊机进行加工制作。钢筋笼加工时，伸入承台部分的钢筋采用略大于钢筋笼主筋直径的1cm厚泡沫棉管套住并采用铁丝绑扎固定。泡沫棉管可隔离钢筋和混凝土的粘结，方便混凝土与钢筋剥离，减少破除桩头时对钢筋的机械伤害，但位置施工过程中应严格控制。成品钢筋笼检验合格后填写桩基钢筋笼成品标示牌，标志牌采用宽40cm高30cm车贴+铁皮。

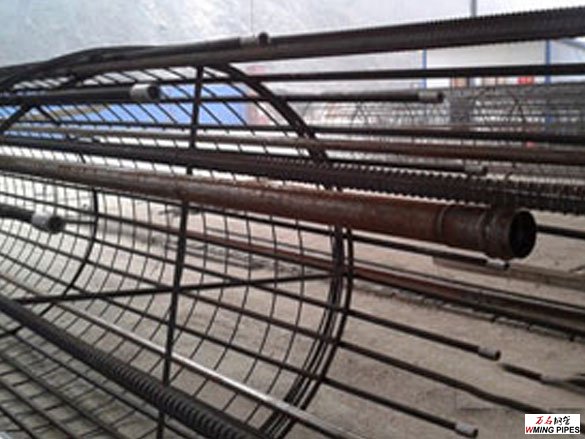

　　8、声测管安装

　　9、混凝土灌注
