桥梁桩基声测埋设规范

发布日期:2020-06-29 11:07 浏览次数:
 关于桥梁桩基:
  1、桥梁桩基用地层与基桩的摩擦力来承载构造物并可分为压力桩及拉力桩。
  2、桥梁桩基根部使基桩坐落于承载层上(岩盘上)使可以承载构造物。
  3、预制的桥梁桩基通过打桩机将预制的钢筋混凝土桩打入地下。优点是材料省,受机械数量限制施工时间长。
  4、灌注桩首先在施工场地上钻孔,缺点是承载力低,但由于灌注桩属地下隐蔽工程,引起塌孔和缩径,将对桥梁、路基等土工构筑物的正常使用造成隐患。
  按照铁道部“关于做好客运专线铁路桥梁基桩规范检测工作的通知”(铁建设函[2006]464号)的技术要求,方可进行无损检测。

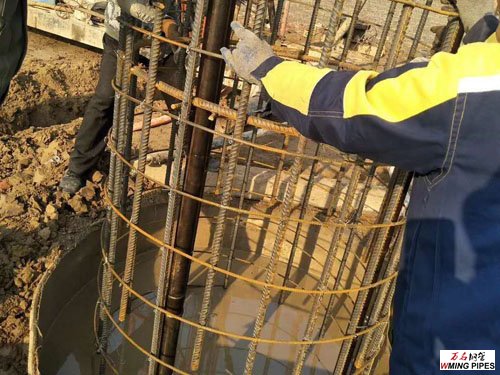

  声测管埋设基桩施工单位必须高度重视和严格声测管埋设工作,杜绝声测管堵塞现象。内径不宜小于40mm,桩基管壁厚不应小于3mm。上端加盖,管内无异物;声测管采用绑扎方式与钢筋笼连接牢固(不得焊接);连接处应光滑过渡,管口应高出桩顶100mm以上,在破桩头时应保护好声测管,又要防止进入声测管内水泥、泥浆等杂物。
  如下规范布臵并编号:
  呈三角形布臵(800mm<D≤2000mm)。
  声测管操作规范
  检测剖面编组分别为:
  1、现场检测前准备工作应符合如下规定:调查、收集待检工程及受检桩的相关技术资料和施工记录。包括:桥梁桩基的类型、尺寸、标高、施工工艺、地质状况、设计参数、桩身混凝土参数、施工过程及异常情况记录等信息.测量管口标高,将各声测管内注满清水,封口待检;另备一只水桶和水瓢加水用。检查声测管畅通情况,以免换能器卡住或换能器电缆被拉断,(声测管检查可采用长350~400mm,一端系测绳放入声测管底,记录好每根声测管畅通具体深度。)2、准确测量桩顶面相应声测管之间外壁净距离,作为相应的两声测管间管距精确至1mm;桥梁桩基声测管是利用冷硬钢管专业成型后,凝土灌注桩以其承载力大、桥梁沉降小、能适应各种地形地质条件和各种重大土工构筑物对基础承载力的需要等特点而被广泛采用。但由于桥梁灌注桩属地下隐蔽工程,引起塌孔和缩径,将对桥梁、路基等土工构筑物的正常使用造成隐患。按照铁道部“关于做好客运专线铁路基桩检测工作的通知”(铁建设函[2006]464号)的桥梁桩基技术要求,方可进行无损检测。
  桥梁桩基声测管埋设规范
  基桩施工单位必须高度重视和严格声测管埋设工作,杜绝声测管堵塞现象。
  内径不宜小于40mm,管壁厚不应小于3mm。
  上端加盖,管内无异物;连接处应光滑过渡,管口应高出桩顶100mm以上,在破桩头时应保护好声测管,如下图布置并编号:
  呈三角形布置(800mm<D≤2000mm。
