桩基声测管安装规范
1、声测管安装数量严格按照《公路水运工程基桩检测工作的有关要求》执行，桩径小于等于1.5米的为三根，桩径大于1.5米的为四根；声测管的材质选定、连接、密封等按照规范要求进行，不得出现短埋、偏位、堵管等现象。
2、 施工过程中，逐桩进行超声波检测，预埋声测管（内径≧φ50mm、壁厚≧1.5mm钢管）和检测费用由承包人承担。声测管应按图纸要求焊接于钢筋骨架上。

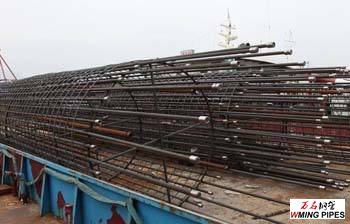

桩基声测管安装要求
1、试桩和声学埋管的布置应与JTG／tf81-01规定。
2、在盲底声管应覆盖或板焊接，保证密封不漏浆。
3、声测管可直接固定在钢筋笼内，固定点的间距一般不超过2m，声管的底部和接头应建立固定点，没有钢筋笼的位置，声测管可采用钢筋支架固定。固定方式可采用焊接或绑扎，采用焊接时，应避免免烧试管或在管内壁磨损的声音重叠形成，声测管的正效应。
4、钢筋笼入桩孔时应防止失真，声测管一般每段钢筋笼安装的一部分，均应向声管充水。声测管安装后应上口盖章或木塞堵住，以免浇灌混凝土落入异物，造成毛孔阻塞。
5、声测管埋设深度应为50mm以上桩底150mm，在桩顶上端声管应大于300mm ~ 500mm，一大堆的声测管露出高度应该是一样的。
6、在灌注桩水下混凝土前，应检查水的声管，如管中的水是充满了不满，要弥补。
7、如果声管需要进行切割，应使用切割机切断后研磨，切割喷嘴应消除毛刺，不通过焊接烧伤。
8、焊接钢，应避免焊料流溅到声管体与接头。
桩基声测管安装操作示意图：
1、设置数量为2根的摆放图，要求与桩身中心点在同一直线，如下图：
2、设置数量为3根的摆放图，要求成等边三角形其中心点也要与桩身在同一点上，如下图：
3、设置数量为4根呈正方形摆放，中心点也要求与桩身在同一点上，如下图：
4、铁丝捆绑：先把铁丝在钢筋上缠绕两圈，然后以编辫子的方法编至70-80mm长，再把铁丝叉开捆住声测管，然后拧紧铁丝。
5、捆绑位置：底盖处用铁丝绑的一道，其余的连接头处用丝绑一道，声测管中间部分均三等份捆绑，即中间绑两道。
